1. Bản chất kỹ thuật

Sáng chế đề xuất giải pháp cải tiến hộp điện âm tường bằng cách tích hợp cầu chì trực tiếp trong hộp điện, thay vì chỉ sử dụng hệ thống bảo vệ tập trung tại bảng điện tổng.

Cấu trúc kỹ thuật bao gồm: (i) hai chấu mắc cầu chì được gắn cố định bên trong hộp điện âm tường; và (ii) một cầu chì rời có thể lắp vào hoặc tháo ra khỏi hai chấu này. Cầu chì được bố trí nối tiếp với dây nóng (dây pha) trước khi cấp điện tới ổ cắm hoặc công tắc.

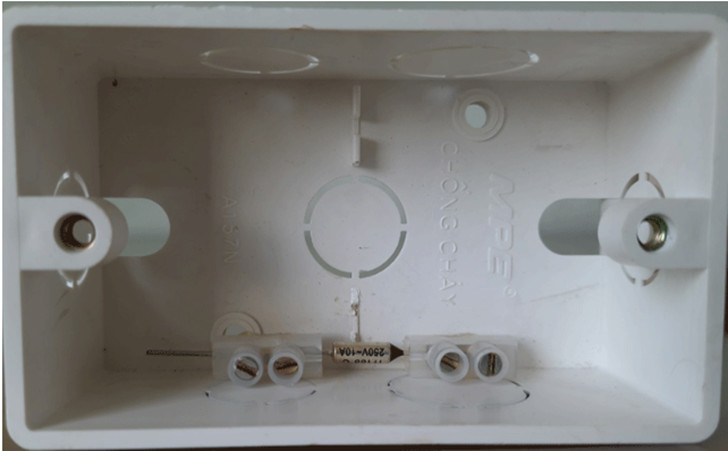

Hình ảnh: Bản vẽ hộp điện âm tường chống chập mạch có gắn cầu chì

Nguồn: Bản mô tả sáng chế Số văn bằng: 27350 – Công báo Cục Sở hữu trí tuệ

Giải pháp này làm thay đổi nguyên lý bảo vệ truyền thống (bảo vệ tập trung), chuyển sang bảo vệ phân tán tại từng điểm tiêu thụ điện, qua đó kiểm soát trực tiếp rủi ro chập mạch ngay tại hộp điện.

2. Cơ chế hoạt động

Trong trạng thái bình thường, dòng điện từ nguồn sẽ đi qua cầu chì được lắp trong hộp điện âm tường, sau đó truyền tới ổ cắm, công tắc và thiết bị điện.

Khi xảy ra sự cố như chập mạch hoặc xuất hiện hồ quang điện tại thiết bị tiêu thụ, cường độ dòng điện tăng đột biến, làm dây cầu chì nóng chảy. Quá trình nóng chảy này làm đứt mạch điện ngay tại hộp điện âm tường, từ đó ngắt dòng điện trước khi sự cố lan rộng.

- Cơ chế bảo vệ hoạt động theo nguyên lý;

- Cầu chì chịu tác động nhiệt do dòng điện vượt ngưỡng;

- Khi đạt đến giới hạn, cầu chì bị đứt, tạo khoảng hở trong mạch;

- Dòng điện bị ngắt hoàn toàn tại điểm xảy ra sự cố.

Việc bố trí cầu chì tại từng hộp điện giúp đảm bảo rằng sự cố phát sinh ở đâu sẽ được cô lập tại đó, thay vì phụ thuộc vào thiết bị bảo vệ ở cấp hệ thống.

3. Hiệu quả kỹ thuật

Hình ảnh: Hộp điện được gắn thêm cầu chì để chống chập mạch

Nguồn: https://khoahocphattrien.vn

Giải pháp mang lại các hiệu quả kỹ thuật và ứng dụng rõ rệt:

- Ngăn ngừa cháy nổ do chập mạch tại chỗ;

- Tăng độ an toàn cho hệ thống điện;

- Khoanh vùng sự cố chính xác;

- Dễ dàng bảo trì, thay thế;

- Hiệu quả trong các điều kiện bất lợi.
